อะไรคือความแตกต่างในการออกแบบระหว่างคอนเน็กเตอร์แบบหมุนได้ 3 ลิงค์และ 4 ลิงค์ และควรเลือกระหว่างตัวเชื่อมต่อเหล่านี้อย่างไร

ชุดประกอบแบบหมุนได้นั้นเป็นส่วนประกอบที่มีขนาดกะทัดรัดแต่มีความสำคัญต่อภารกิจในระบบการยึดสมอของเรือ ตำแหน่งระหว่างพุกและโซ่พุกหลัก ช่วยป้องกันไม่ให้เกิดการบิดตัวไปตามโซ่ในขณะที่เรือเคลื่อนตัวหรือแกว่งไปตามลม กระแสน้ำ และคลื่น หากไม่มีชุดประกอบแบบหมุนที่เลือกอย่างเหมาะสม โซ่อาจงอได้ ทำให้เกิดการสึกหรอมากเกินไป การติดขัดในแมวป่า และแม้แต่การยึดสมอล้มเหลว

คู่มือนี้ให้การเปรียบเทียบที่มีโครงสร้างและอิงกฎระหว่างการกำหนดค่าหลัก 2 รายการ — 3-link และพวงมาลัยแบบหมุนได้ 4 ลิงค์รุ่นก่อน— และเสนอเกณฑ์การตัดสินใจที่ชัดเจนสำหรับประเภทเรือ ข้อจำกัดด้านพื้นที่ และข้อกำหนดของสังคมชนชั้น

มาตรฐานการออกแบบและข้อมูลจำเพาะของวัสดุ

โครงสร้างทั้งสองผลิตขึ้นตามมาตรฐาน ISO 1704 (การต่อเรือ - โซ่พุกแบบสตั๊ดลิงค์) และโดยทั่วไปจะผลิตจากเหล็กกล้าโลหะผสมเกรด 2 หรือเกรด 3 หรือเหล็กกล้าคาร์บอน พร้อมส่วนประกอบที่ผ่านการอบชุบด้วยความร้อนและผ่านการทดสอบการพิสูจน์แล้ว

ผู้เบิกทางแบบหมุนทั้งหมดจะต้องได้รับใบรับรองการทดสอบที่ออกโดยสมาคมการจำแนกประเภทที่ได้รับอนุญาต เช่น DNV-GL, ABS, BV, LR หรือ NK ใบรับรองจะต้องรวมถึงผลการทดสอบโหลดพิสูจน์ ค่าโหลดโหลด (ถ้ามี) การตรวจสอบย้อนกลับของวัสดุ และการตรวจสอบมิติ

ความแตกต่างทางโครงสร้าง: การจัดเรียงส่วนประกอบ

ความแตกต่างในการใช้งานระหว่างการออกแบบทั้งสองนั้นอยู่ที่จำนวนลิงก์และลำดับการเชื่อมต่อ ซึ่งส่งผลโดยตรงต่อความยาวมิติ ความเข้ากันได้กับห่วง และความสามารถในการสับเปลี่ยนกันได้

การกำหนดค่า Forerunner แบบหมุนได้ 3 ลิงค์

ประกอบด้วย EL + SW + EL (ลิงก์ขยาย + หมุน + ลิงก์ขยาย) ชุดประกอบขนาดกะทัดรัดนี้ละเว้นข้อต่อส่วนปลาย ส่งผลให้ความยาวแกนโดยรวมสั้นลง ได้รับการออกแบบมาเพื่อการติดตั้งที่มีการจำกัดพื้นที่รอบกระเป๋าพุกหรือแมวป่า อย่างไรก็ตาม เนื่องจากไม่มีข้อต่อปลาย การเชื่อมต่อฝั่งพุกจึงต้องใช้ห่วงเฉพาะหรืออินเทอร์เฟซที่ปรับเปลี่ยน

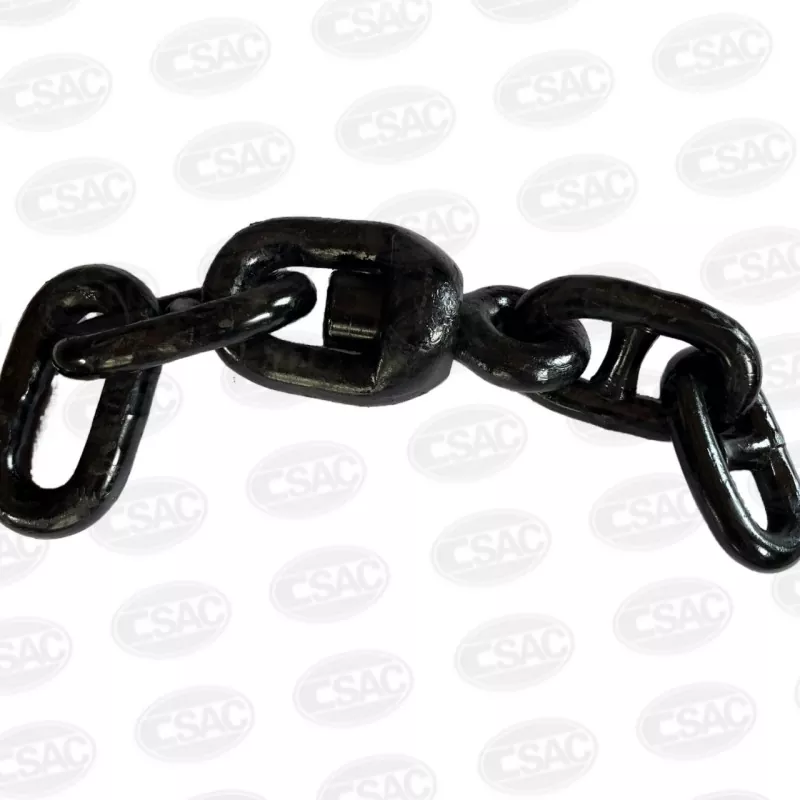

การกำหนดค่า Forerunner แบบหมุนได้ 4 ลิงค์

ประกอบด้วย E + EL + SW + EL (ลิงก์ท้าย + ลิงก์ที่ขยาย + ลิงก์แบบหมุน + ลิงก์ที่ขยาย) การมีข้อต่อส่วนปลาย (E Link) ช่วยให้ช่องเปิดภายในมีขนาดใหญ่ขึ้นและมีรูปทรงโดยเฉพาะเพื่อรองรับห่วงเกี่ยวพุกแบบ D-type มาตรฐาน ข้อตกลงนี้ได้กลายเป็นบรรทัดฐานทางอุตสาหกรรมสำหรับเรือเดินทะเลโดยนำเสนอการเชื่อมต่อที่เหนือกว่า เปลี่ยนอะไหล่ได้ง่ายขึ้น และเข้ากันได้กับห่วงคล้องที่มีจำหน่ายทั่วไปในวงกว้าง

สรุปการเปรียบเทียบ

เกณฑ์การคัดเลือก - กรอบการตัดสินใจเชิงปฏิบัติ

ทางเลือกระหว่าง 3-link และ4-ลิงค์การออกแบบไม่ได้เป็นไปตามอำเภอใจ ควรเป็นไปตามพารามิเตอร์ทางเทคนิคและการปฏิบัติงานต่อไปนี้

ข้อจำกัดด้านพื้นที่

หากล็อคเกอร์แบบโซ่สมอ ท่อ Hawse หรือกระเป๋าแมวป่ากำหนดขีดจำกัดความยาวรวมของชุดประกอบ Forerunner อย่างเข้มงวด ประเภท 3 ลิงค์จะเสนอทางเลือกที่สั้นกว่าซึ่งสามารถใส่ได้ในที่ที่ 4 ลิงค์ไม่สามารถทำได้ ตรวจสอบความยาวที่เก็บสินค้าแบบหดกลับกับแบบการจัดเตรียมทั่วไปของเรือเสมอ

ประเภทเรือและประวัติการปฏิบัติงาน

เรือค้าขายเดินทะเล (เรือบรรทุกเทกอง เรือคอนเทนเนอร์ เรือบรรทุกน้ำมัน) – เลือกการกำหนดค่า 4-link นี่เป็นตัวเลือกมาตรฐานสำหรับกลุ่มยานพาหนะหลักๆ เพื่อให้มั่นใจว่าชิ้นส่วนอะไหล่จะพร้อมจำหน่ายจากซัพพลายเออร์ท่าเรือทั่วโลก และผู้สำรวจระดับเดียวกันจะไม่พบปัญหาความเข้ากันได้

เรือลากจูง เรือส่งเสบียงนอกชายฝั่ง เรือทางน้ำภายในประเทศ และเรือทำงานขนาดเล็ก - ลิงก์ 3 เส้นอาจเป็นที่ยอมรับหรือเป็นที่นิยมกว่าก็ได้ โดยมีเงื่อนไขว่าความยาวที่ลดลงต้องไม่กระทบต่อการเชื่อมต่อห่วง และขีดจำกัดการรับน้ำหนักในการทำงานของชุดประกอบ (WLL) ตรงกันหรือเกินกว่าของสายโซ่หลัก

เส้นผ่านศูนย์กลางของโซ่และการจับคู่เกรด

ไม่ว่าจะมีการกำหนดค่าแบบใด ตัวหมุนหน้าแบบหมุนจะต้องจับคู่มิติกับเส้นผ่านศูนย์กลางโซ่ที่ระบุ (โดยทั่วไปจะมีตั้งแต่ 12.5 มม. ถึง 162 มม.) ยืนยันว่าเกรด (2 หรือ 3) ของส่วนประกอบรุ่นก่อนเหมือนกันหรือสูงกว่าเกรดของห่วงโซ่พุกหลัก ไม่แนะนำให้ผสมเกรดเว้นแต่จะได้รับการอนุมัติเป็นพิเศษจากสมาคมการจำแนกประเภท

การจำแนกประเภทสังคมและข้อกำหนดทางกฎหมาย

ศึกษากฎที่ใช้บังคับของรัฐธงของเรือและสังคมชนชั้น สัญลักษณ์ประเภทบางประเภทกำหนดให้มีการวิเคราะห์ความล้าเพิ่มเติมหรือระยะขอบการรับน้ำหนักขั้นต่ำสำหรับส่วนประกอบแบบหมุน จัดหาจากผู้ผลิตที่มีใบรับรองการอนุมัติประเภทสำหรับเกรดและช่วงขนาดที่เกี่ยวข้องเสมอ และขอรายงานการทดสอบวัสดุฉบับเต็ม (MTR) ก่อนการติดตั้ง

บทสรุปและข้อเสนอแนะ

การเลือกระหว่าง 3 ลิงค์และ 4 ลิงค์ผู้เบิกทางที่หมุนได้ท้ายที่สุดแล้วขึ้นอยู่กับการแลกเปลี่ยนระหว่างความกะทัดรัดและการเชื่อมต่อ

สำหรับเรือทะเลลึกเชิงพาณิชย์ส่วนใหญ่ ประเภท 4-link ถือเป็นมาตรฐานขั้นสุดท้าย โดยให้การเชื่อมต่อแบบเชคเคิลที่ตรงไปตรงมา มีอะไหล่ให้เลือกทั่วโลก และได้รับการยอมรับอย่างชัดเจนจากสมาคมจำแนกประเภทหลักๆ ทั้งหมด

สำหรับยานที่มีน้ำหนักขนาดเล็ก พื้นที่จำกัด หรือยานเฉพาะทาง การกำหนดค่า 3 ลิงค์ให้โซลูชันที่ใช้งานได้ โดยมีเงื่อนไขว่าอินเทอร์เฟซของห่วงเชื่อมต่อได้รับการออกแบบทางวิศวกรรมอย่างระมัดระวัง และระดับความแข็งแกร่งของชุดประกอบได้รับการบันทึกไว้อย่างครบถ้วน

ในขั้นตอนสุดท้าย ขอแนะนำอย่างยิ่งให้ผู้ผลิตอุปกรณ์จอดเรือและผู้สำรวจชั้นเรียนที่เข้าร่วมในระหว่างขั้นตอนการออกแบบหรือการเปลี่ยนทดแทน มีเพียงการตรวจสอบขนาดของผู้เบิกทาง น้ำหนักบรรทุกที่พิสูจน์ได้ และใบรับรองวัสดุกับระบบการจัดการจุดยึดเฉพาะของเรือเท่านั้นจึงจะรับประกันการเลือกเสียงที่ปลอดภัย สอดคล้องตามข้อกำหนด และใช้งานได้จริง
